如何區別高壓電纜和低壓電纜

首先可以看結構。高壓電纜層數多，剝開最外層里面還有鎧裝、屏蔽層、絕緣層、導體等。低壓電纜一般撥開最外層，里面就是絕緣層或者導線。

其次，高壓電纜絕緣層比較厚，低壓電纜絕緣層比較薄。低壓電纜絕緣層一般在3毫米以內，高壓電纜絕緣層一般在5毫米以上。

再次，可以看電纜最外層的銘牌。在電纜的最外層上一般都印刷了電纜的相關參數，其中就包括電纜型號、截面積、額定電壓、長度等參數

高壓電纜是電壓等級在1kV伏以上至750KV統稱高壓電纜。主要用途是電力部門用于輸送電力，電壓變換之用。一般常用于遠距離輸送電力，變電站電壓等級變換。我們常見常用的電壓等級都在220KV以下。遠距離輸送電力電壓等級都是超高壓。都是電力部門指定專門電力工人施工、專門維護。對這方面的高壓電纜許多人都不太清楚的。

高壓電纜根據耐壓等級有多種類型分為：1。油浸紙絕緣電纜。耐壓等級有1KV～750KV。2。塑料絕緣電纜。耐壓等級1KV～220KV。3。橡皮絕緣電纜。耐壓等級1KV～138KV。4。氣體絕緣電纜。耐壓等級220KV～500KV。

低壓絕緣電纜適用于耐壓450V/750V以下的電氣裝備用途極廣分類也很多。一般工業用塑料絕緣電纜用于固定敷設。移動用橡套低壓絕緣電纜。建筑安裝主要用于電源總電路、各干支、分支路的敷設。也有用于電梯安裝的特種扁形電梯電纜。

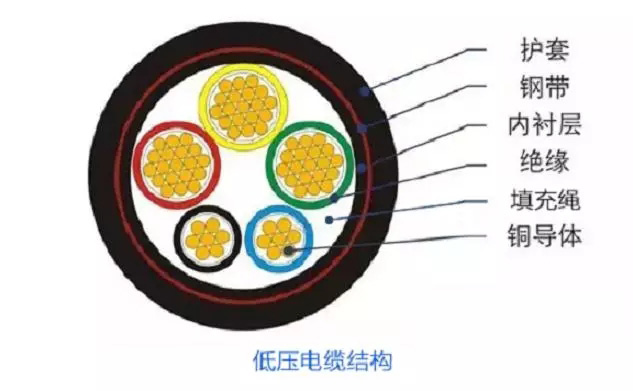

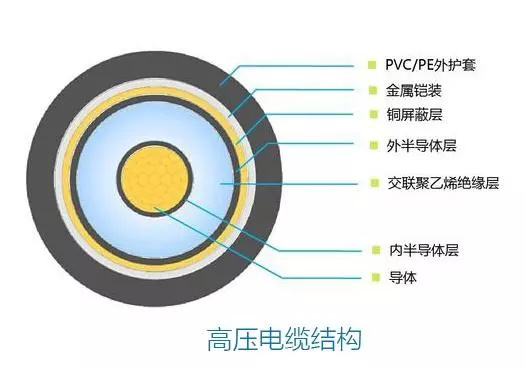

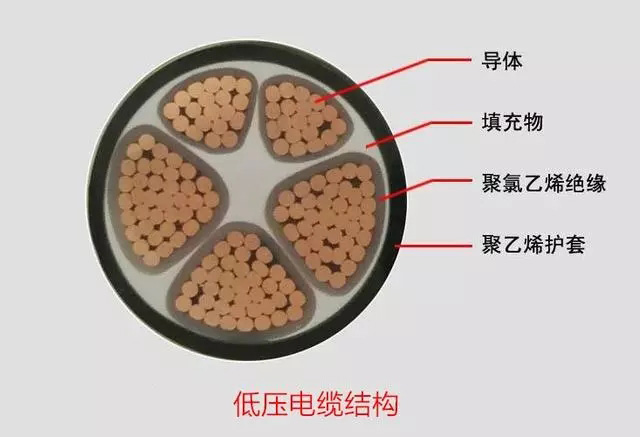

我們先來看一下低壓電纜和高壓電纜結構

從上面的圖片可以看出：

高壓電纜從內到外分別為導體-內半導體層-絕緣層-外半導體層-金屬鎧裝-護套層；

低壓電纜從內到外分別為導體-絕緣層-鋼帶-護套（很多低壓電纜都沒有鋼帶）

高壓電纜和低壓電纜最主要的區別就是，高壓電纜比低壓電纜多了半導體層和屏蔽層。所以高壓電纜比低壓電纜絕緣層要厚的多，并且結構復雜，工藝要求也高。

半導體層

內半導體層主要作用是改善電場效應，由于高壓電纜導體和絕緣層之間有空隙，容易產生局部放電破壞絕緣層。為了改善這一情況，所以在金屬導體和絕緣層之間加一層半導體材料的屏蔽層，起一個過渡作用。外半導體層和內半導體層作用一樣，它的作用是避免絕緣層和金屬護套之間產生局部放電。

屏蔽層

我覺得高壓電纜金屬屏蔽層的主要作用有三個：

1. 屏蔽電場

既然是屏蔽層，顧名思義就是起到屏蔽的作用。高壓電纜內的電壓非常高，它產生的電場是非常強的，屏蔽層可以有效的防止高壓電纜對外界的干擾。

2. 運行時通過電容電流

高壓線最內層是導體，中間有絕緣層，外面還有金屬護套。兩個導體（內部銅線+金屬護套）中間被絕緣介質（絕緣層）隔開，可以把它看作成一個電容。電容的基本原理就是兩個金屬板，中間被絕緣介質隔開。交流電會對電容充放電，所以屏蔽層可以給電容充放電提供回路。

另外高壓電纜金屬屏蔽層和金屬鎧裝都需要一端接地。

3. 可作為短路電流通道

當高壓電纜絕緣損壞時，如果沒有屏蔽層電纜會向大地泄露，有安全隱患。如果有屏蔽層，漏電電流會通過屏蔽層流向大地。
