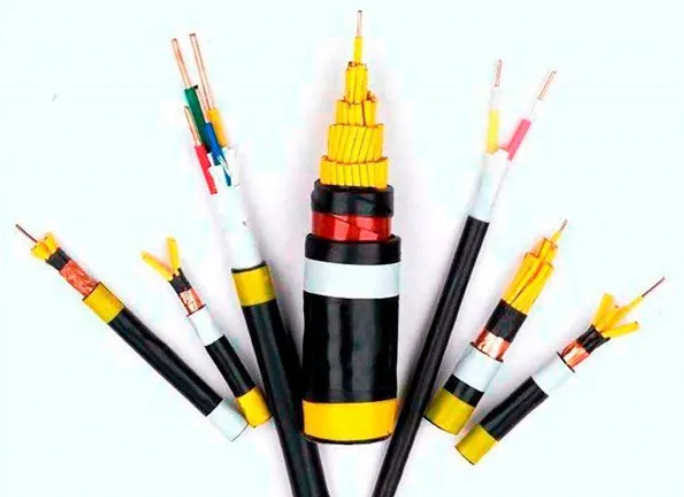

控制電纜屬于電器裝備用電纜,和電力電纜是電纜五大類中的2個??刂齐娎|的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的??刂齐娎|的截面一般都不會超過10平方,電力電纜主要是輸送電力的,一般都是大截面??刂齐娎|的截面一般較小,最大一般不超過10平方??刂齐娎|傳輸控制信號用,芯數較多,根據標準來講多的有61芯,但也可以根據用戶要求生產了。
控制電纜的主產品
從控制中心連接到各系統傳遞信號或控制操作功能的電纜統稱控制電纜??刂齐娎|早期的功能比較簡單,包括:指示燈顯示、儀表指示、繼電器和開關設備的操作、報警聯鎖系統等。近年來,由于弱電和計算機網絡的廣泛應用,對控制電纜的選擇和應用提出了新的功能和更高的要求。本文就近年來控制電纜的選擇和使用中出現的一些新問題,加以研討,供研究參考。
控制電纜的主產品為:聚氯乙烯絕緣控制電纜、天然-丁苯橡皮絕緣控制電纜和聚乙烯絕緣控制電纜三大系列。此外還有交聯聚乙烯絕緣和乙丙橡皮絕緣的產品。早年曾生產的油浸紙絕緣鉛包控制電纜已經淘汰。
國家標GB50217-91
為保證控制電纜在發生絕緣擊穿、機械損傷或著火時,減少波及的范圍,國家標GB50217-91《電力工程電纜設計規范》規定:雙重化保護的電流、電壓以及直流電源和跳閘控制回路等需要增強可靠性的兩套系統,應采用各自獨立的控制電纜。
例如某超高壓變電所分相操作斷路器的控制回路,三相合用一根電纜,曾發生過這樣事故,由分相操作的脈沖使其它相的晶閘管觸發,誤導致三相聯動,以后改用分別獨立的電纜,就未再發生誤動事故。又如某電廠的計算機監測系統,由于將模擬量低電平的信號線與變送器的電源線合用一根四芯電纜,曾引起在信號線產生70V的干擾電壓,這對以毫伏計的低電平信號回路,顯然會影響正常工作。
防止或減輕電氣干擾的措施
主要有以下三個方面。
1、控制電纜的一個備用芯接地
2、對電氣干擾時會發生嚴重后果的電路,不合用一根控制電纜
3、金屬屏蔽與屏蔽層接地
